雙向拉繩開關用于皮帶輸送機發生事故時，能緊急停止輸送機的一種開關。當發生緊急事故或需要檢修而停機時，可于沿線任意位置拉動鋼絲繩，使輸送機停機。 廣泛用于煤炭、水泥建材、采礦、電力、港埠、冶金、化工等領域的各種皮帶輸送設備。
雙向拉繩開關安裝于皮帶輸送機的兩側，用紅色覆塑鋼絲繩沿著輸送機兩側把開關連接起來。當輸送帶設備發生緊急事故時，在現場沿線 任意處拉動鋼絲繩，鋼絲繩拉動控制桿旋轉，通過傳動軸使精密凸輪發生位移，驅動微動開關切斷控制回路，輸送機停止運行。
本開關采用國際領先的雙軸承結構設計，避免拉繩開關動作時傳動軸直接摩擦殼體或銅套，出現密封不嚴或卡死的情況。
傳動軸采用SUS304不銹鋼材質，抗腐蝕能力更強。
本開關有設計新穎、穩定可靠、防護等級高、長壽命等特點。

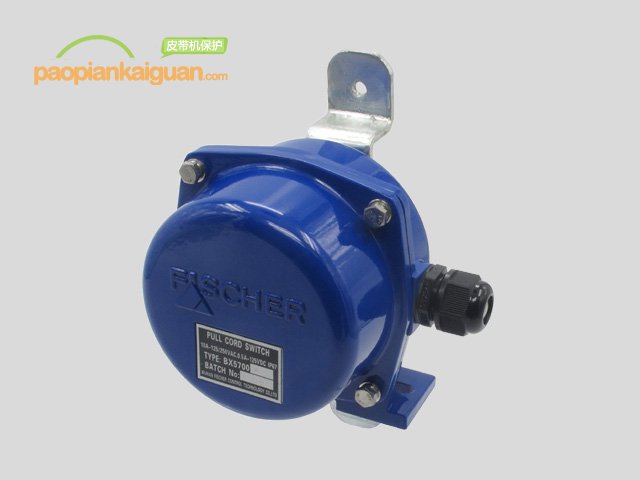

BX5700B型拉繩開關（自動復位）特性
● 觸發后自動復位，操作簡單
● 雙軸承傳動結構
● 防護等級高達IP67(根據GB4208-93)，能完全防止粉塵和流水的侵蝕
● 電氣壽命50萬次（微動開關）
● 機械壽命2000萬次
BX5700B型拉繩開關（自動復位）參數
● 防護等級： IP67
● 纜繩所需張力： 49±10N(5±1kgf)
● 接 點 數： 2（1a+1b）
● 接點容量： 250V AC 5A
● 接 線 口： 6~12mm電纜
● 適用溫度： -20℃~+60℃
BX5700B型拉繩開關（自動復位）配件
| 圖片 | 名稱 | 型號 | 規格 | 說明 | 每臺開關所需數量 |
 |
拉力彈簧 | RH003 | 140*20*3mm | 碳鋼鍍鋅/ SUS304 | 每臺開關需配2PC |
 |
纜繩托環 | TH009 | 7.2*185mm | 碳鋼鍍鋅 | 每3M鋼絲繩需配1PC |
 |
覆塑鋼絲繩 | RS03/04 | Φ3 /Φ4 | 紅色 | 每臺開關需配60M |
 |
繩夾 | SK001 | 4# | 碳鋼鍍鋅 | 每臺開關需配6PC |
 |
安裝支架 | ZJ004 | 150W*210L*110H | 碳鋼鍍鋅 | 每臺開關需配1PC |
BX5700B型拉繩開關（自動復位）安裝
拉繩開關應安裝在輸送機兩邊具有檢修通道的地方，安裝位置應確保檢修人員在緊急情況下操作方便：
1、將拉繩開關固定在安裝支架上。
2、一臺開關兩側的鋼絲繩距離均為30m左右，采用直徑為Φ3的涂塑鋼絲繩連接，松緊應適度。
3、為減小鋼絲繩自重對開關復位的影響，每隔2.5m在機架上裝一個托環，以支撐鋼絲繩。
4、鋼絲繩的另一端系在拉簧上(用繩扣固定) ，在不影響正常使用下用緊線器將兩側拉繩張緊，并確保兩側張力均衡。
（注：對于爬坡段輸送機，應盡量縮短開關間距及拉繩長度。）
