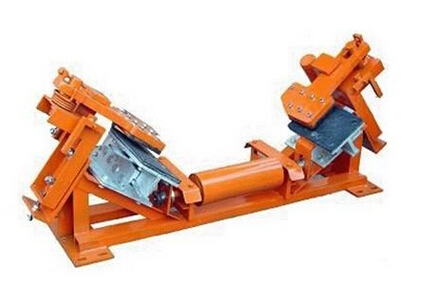

DDZ-30-160斷帶抓捕器詳細說明

DDZ型帶式輸送機用斷帶抓捕器（以下簡稱斷帶抓捕器）是卓力經數年努力于2008年推出的新型產品，該產品填補國內空白，提高了產品性能，擴大了保護的范圍，廣泛適用于礦山、冶金、電力、港口碼頭等上運行輸送機的膠帶保護。
特別適用于大傾角、大運量、長距離的上山強力型或普通型膠帶輸送機。
當帶式輸送機發生斷帶或逆止器失效時，斷帶抓捕器可迅速抓捕膠帶斷裂或失控后突然下滑的重、空段膠帶，并具有防止膠帶跑偏的功能。在需要時可起卡帶器的作用。 產品執行標準：Q/DJ003-2009。

DDZ-30-160斷帶抓捕器型號與分類

1、規格型號說明


標記示例：
帶式輸送機用斷帶抓捕器，額定制動力是30kN，帶寬為100cm，其型號標記為：DDZ-30/100。



DDZ-30-160斷帶抓捕器

使用環境膠帶寬度：＞650mm
●上運傾角：＞8°
●機架型式：固定式、拆卸式、吊掛式
●托輥槽角：≤60°



DDZ-30-160斷帶抓捕器

技術參數斷帶抓捕器單側制動寬度：140mm
●額定制動力：30kN

項目	基本參數與尺寸
	DDZ-30/80型	DDZ-30/100型	DDZ-30/120型	DDZ-30/140型	DDZ-30/160型
輸送機帶寬，cm	80	100	120	140	160
單側制動寬度，cm	14	14	14	14	14
額定制動力，kN	30	30	30	30	30



DDZ-30-160斷帶抓捕器

安裝維修正確安裝使用，定期檢查，仔細維護斷帶抓捕器，能使斷帶抓捕器經久耐用，否則會使斷帶抓捕器很快損壞，無法繼續使用。

1. 斷帶抓捕器可參照表1、表2要求的間距沿輸送機沿線布置；實際安裝時，應由廠家根據輸送帶的帶速、運量、上運傾角、膠帶長度等計算確定斷帶抓捕器安裝數量、安裝方式。

表1上斷帶抓捕器沿線布置的安裝間距

帶寬	安裝間距
	8°～12°	13°～15°	16°～18°	19°～22°	＞22°
80	90	70	60	50	30
100	80	60	50	40	30
120	70	50	40	30	30
140	60	50	40	30	20
160	50	40	35	25	15

注：最少安裝數量不少于二組。
表2下斷帶抓捕器沿線布置的安裝間距

帶寬	安裝間距
	8°～12°	13°～15°	16°～18°	19°～22°	＞22°
80	300	250	200	150	100
100	300	250	200	150	100
120	250	200	150	100	80
140	200	150	100	100	70
160	150	100	100	80	50

注：最少安裝數量不少于二組。
2、安裝調整：
a. 安裝前首先檢查機架是否變形，閘塊及托輥靈活情況。
b. 搬運斷帶抓捕器時嚴禁亂摔亂碰，以免機架變形及零部件損壞。
c. 各組斷帶抓捕器可在沿線均勻布置，安裝間距必須符合規定。
d. 斷帶抓捕器安裝處輸送機的機架應平直、不歪斜、不變形。
e.斷帶抓捕器的閘塊釋放后與托輥間隙調整：松開緊固螺母，轉動閘塊調節螺栓即可調節，注意四個固定螺栓調整的應一致。
f. 安裝后，進行重、空載試運行，觀察斷帶抓捕器與皮帶配合情況。

DDZ-30-160斷帶抓捕器注意事項

1、在檢查、調整、更換零件時，必須停車、切斷電源。
2、斷帶抓捕器在輸送機上的安裝數量、間距應符合表1、表2的規定，否則將不能保證可靠的抓捕保護作用。
3、抓捕后應注意：
（1）斷帶抓捕器抓捕后應及時對皮帶進行處理，不要使皮帶和抓捕器長時間處于抓捕狀態。
（2）首先應檢查斷帶抓捕器有無變形，各焊縫有無開焊，發現問題及時更換；同時應檢查各處緊固件是否松動，并應全部緊固一遍。
（3）應檢查摩擦片總成及逆止托輥運轉是否靈活可靠，無阻滯現象，配合有無松動，如發現問題，嚴禁使用，及時更換。

“三包”協議
本公司規定，執行對斷帶抓捕器包修、包換、包退，如有質量問題（不得自行拆卸），可直接與本公司售后服務部聯系。



DDZ-30-160斷帶抓捕器特征與原理

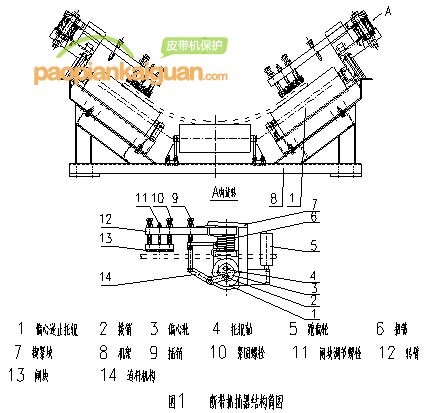

斷帶抓捕器（見圖1）主要由偏心逆止托輥1、轉臂12、閘塊13、楔緊塊7、扭簧6、閘塊調節螺栓11、插銷9、連桿機構14等組成。托輥內有偏心輪3、托輥軸4以及轉動機構，當輸送機正常工作時，偏心逆止托輥與膠帶不接觸，一旦輸送機發生斷帶或逆止器失效時，膠帶下滑，偏心逆止托輥與膠帶接觸，在摩擦力的作用下與偏心輪一起反轉，旋轉中心是托輥軸圓心，撥銷也隨同偏心輪一起轉動，撥動連桿機構的上插板向下運動，使插銷脫開，在扭簧的作用下轉臂迅速打向楔緊塊至輸送帶上方并楔緊，同時托輥也擠向閘塊，隨著輸送帶的下滑越來越擠緊輸送帶，最終迅速將下滑的重段膠帶抓捕，保護輸送帶。

下斷帶保護裝置（見圖2）主要有逆止托輥2、平行托輥9、偏心逆止托輥6、制動連桿5、撥桿4等組成，偏心逆止托輥內裝有偏心輪6、制動輥軸8及偏心輪傳動機構，逆止托輥裝有撥銷輪3及傳動機構。

在輸送機正常工作時，逆止托輥?zhàn)魍休伿褂?，偏心逆止托輥懸空，一旦發生斷帶，逆止托輥反轉，撥銷輪與托輥一起轉動，從而撥動撥桿，撥桿推動制動連桿，制動連桿使偏心逆止托輥擠向平行托輥，最終將斷帶抓捕，保護輸送帶。

DDZ-30-160斷帶抓捕器故障及維護

a. 檢查、調整、更換零件時，必須確認帶式輸送機處于停機狀態，并有專人監護。
b. 維修人員應定期處理斷帶抓捕器上的積灰，保證良好的清潔狀態。
c. 在運行中避免皮帶的嚴重跑偏。
d. 定期檢查斷帶抓捕器各處的緊固件是否松動，發現松動及時緊固，特別是大螺栓及機架上連接螺栓的緊固情況，發現零件有損壞應及時更換。
e. 定期檢查閘塊的動作及磨損情況，發現異常應及時處理。
f. 定期清洗軸承，給軸承添加適量鋰基潤滑脂，在運轉過程中軸承溫度不應超過環境溫度35°C，但最高不超過75°C。
g. 定期檢查斷帶抓捕器各輥正轉的靈活性，反轉時發生制動動作的可靠性。
h. 運轉過程中，如發生異常聲音時應立即停車檢查。
